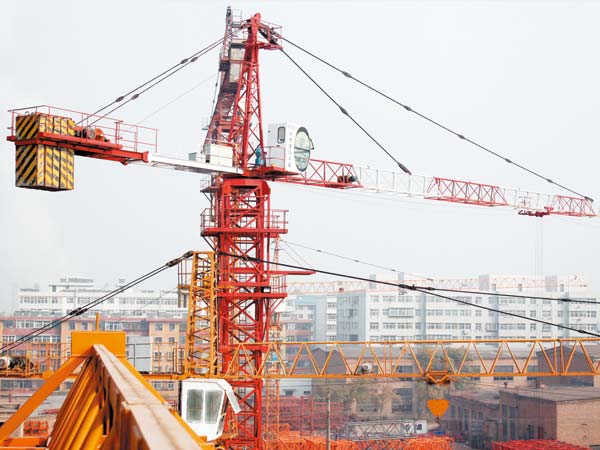

QTZ63(TC5010)塔式起重机
QTZ63(TC5010)是我公司生产的新型建筑用塔式起重机（以下简称塔机），该塔机为水平臂架、小车变幅、上回转自升式多用途塔机。最大起重量为5000Kg，额定起重力矩为63000Kg·m（50米臂）。具有50米臂长、44米臂长多种工作形式。
起重性能表
QTZ63(TC5010)载荷特性
二倍率
幅 度m |
3 |
24 |
28 |
32 |
36 |
40 |
42 |
44 |
48 |
50 |
|
起重量Kg |
2500 |
2500 |
2095 |
1792 |
1556 |
1367 |
1286 |
1212 |
1084 |
1027 |
四倍率
幅 度m |
3 |
12.6 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
23 |
|
起重量Kg |
5000 |
5000 |
4147 |
3867 |
3620 |
3400 |
3204 |
3027 |
2867 |
2589 |
|
幅 度m |
24 |
26 |
27 |
28 |
32 |
36 |
40 |
44 |
47 |
50 |
|
起重量Kg |
2467 |
2251 |
2156 |
2067 |
1767 |
1534 |
1347 |
1194 |
1097 |
1011 |
技术性能参数表
公称起重力矩 |
630KN﹒m |
|
最大额定起重量 |
5000Kg |
|
最大工作幅度 |
50m |
|
最小工作幅度 |
3m |
|
最大工作幅度时的额定起重量 |
1000Kg |
|
最大额定起重量时的最大工作幅度 |
12.6m |
|
起升高度 |
固定式 |
33.8m |
|
附着式 |
119m |
|
起升机构 |
起升速度 |
68/34/7.3m/min(2倍率)
34/17/3.6m/min（4倍率） |
|
电机功率 |
18/18/5Kw |
|
回转机构 |
回转速度 |
0.71r/min |
|
电机功率 |
5.5Kw |
|
变幅机构 |
变幅速度 |
1440/940r/min |
|
电机功率 |
2.4/1.5Kw |
|
顶升机构 |
顶升速度 |
0.4m/min |
|
电机功率 |
4Kw |
|
平衡臂 |
起重臂长度 |
50m |
|
相应平衡重 |
10300Kg |
|
整机总重量（不包括平衡重） |
21390Kg |
|
整机总功率 |
25.9Kw |
|
标准节截面尺寸（长×宽×高） |
1.6×1.6×2.5m | |
